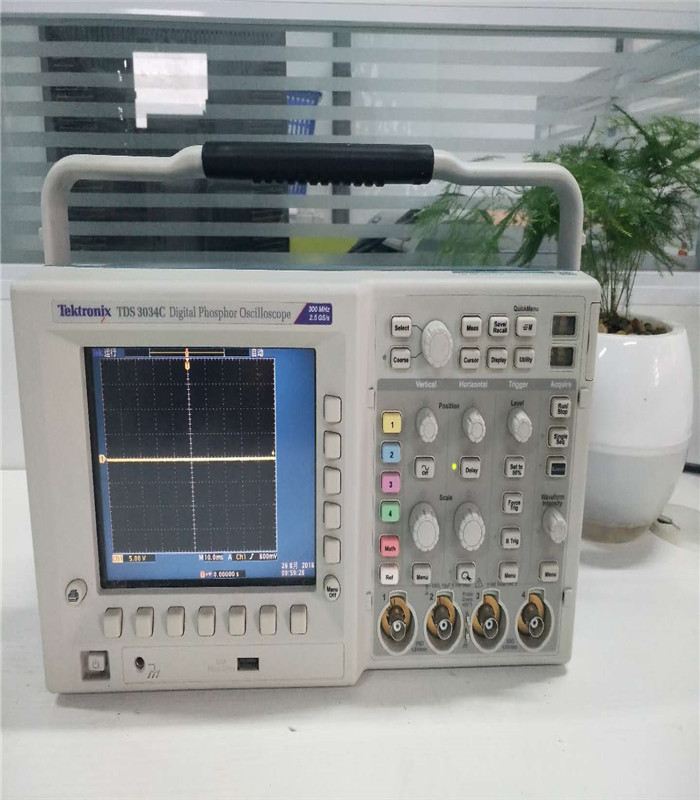

泰克TDS3034C数字荧光示波器

【简单介绍】
● 泰克TDS3034C具有300 MHz 带宽，4 条通道；泰克TDS3034C在所有通道上实现高达2.5 GS/s的实时采样率，在所有通道上标配10 k 记录长度；泰克TDS3034C还具有3,600 wfms/s 连续波形捕获速率及高级触发套件。
★ 泰克TDS3034C数字荧光示波器简介：
⊙ 主要性能指标
● 300 MHz 带宽
● 4 条通道
● 在所有通道上实现高达5 GS/s的实时采样率
● 在所有通道上标配10 k 记录长度
● 3,600 wfms/s 连续波形捕获速率
● 高级触发套件

⊙ 简便易用功能
● 前面板USB 主机端口，简便地存储和传送测量数据
● 25 种自动测量功能
● 标配FFT
● 多语言用户界面
● WaveAlert? 异常波形自动检测
● TekProbe? 接口支持有源探头、差分探头和电流探头，自动定标和确定单位

⊙ 便携式设计
● 轻便的设计（仅7 磅/3.2 公斤），容易携带
● 选配内置电池，在没有供电电源的情况下最长可以工作三个小时

⊙ 专用分析应用模块
● 高级分析模块
● 极限测试模块
● 通信模板测试模块
● 扩展视频模块
● 601 串行数字视频模块

⊙ 应用
● 数字设计、调试和测试
● 视频安装和服务
● 电源设计
● 教育和培训
● 通信模板测试
● 制造测试
● 通用工作台测试
TDS3000C 系列数字荧光示波器（DPO）以经济的价位为您提供了所需的性能。TDS3000C 提供了100 MHz- 500 MHz的带宽及高达5 GS/s 的采样率，可以准确地表示信号。
DPO 可以更全面地查看复杂的信号
为解决问题， 首先必需看到问题。TDS3000C 系列提供了3,600 wfms/s 的连续波形捕获速率及实时辉度等级，使您能够看到并解决问题。
快速连续波形捕获速率可以迅速揭示问题特点，进而应用高级触发隔离问题，节约大量的时间。
实时辉度等级突出显示与信号活动历史有关的细节，可以更简便地了解捕获的波形特点。与其它类似示波器不同，即使在采集停止后，它仍能保留历史数据。

使用DRT采样技术和Sin（X）/X内插功能迅速调试和鉴定信号

TDS3000C 系列融独特的数字实时（DRT）采样技术与sin（x）/x 内插功能于一身，可以在所有通道上同时精确地检定各种信号类型的特点。与其它类似示波器不同，在打开额外的通道时，TDS3000C 系列的采样率没有变化。这种采样技术可以捕获其它同类示波器可能会漏掉的高频信息，如毛刺和异常边沿，sin（x）/x 内插保证了可以精确地重建每个波形。

使用TDS3000C 系列FFT 功能查找随机的电路噪声。


自定义视频触发允许TDS3000C系列触发RS-343等标准（26.2 kHz扫描速率）。


TDS3000C 系列为通信线路卡测试提供了突破性的测试速度。通信QUICKMENU 把所有常用的测试功能放在一个菜单上。


带有TDS3LIM 模块的TDS3000C 系列为要求快速判定合格/ 不合格的制造测试应用提供了理想选择。


使用TDS3SDI 601串行数字视频模块，跟踪和识别ITU-R BT.601视频信号。


WaveAlert 异常波形检测在发现任何波形偏离“正常”输入时，会向您发出警报，如通道2 上的毛刺。
设置和使用简便
在 时限紧张时，您需要示波器直观易用， 您想最大限度地减少学习和重新学习使 用示波器的时间。TDS3000C 系列示波 器帮助您缩短学习周期。简单的导航和 专用前面板控制功能可以带您进入需要 使用的功能，您可以用更少的时间学习 使用示波器，用更多地时间完成手边的 任务。
简单的编制文档和进行分析
TDS3000C 系列标配一个USB 主机端口，因此可以简便地存储及把测量信息传送到PC。
OpenChoice® PC 通信软件可以把屏幕图和波形数据简单地放到独立式桌面应用中，或直接放到Microsoft Word 和Excel中。
作为OpenChoice 的补充，NationalInstruments LabVIEW signalExpressTM泰克版软件为您提供了扩展功能，包括高级分析、数据记录、远程仪器控制和实时波形分析。
如果您不想选择使用P C 进行分析，TDS3000C 还标配25 种自动测量、波形加减乘除数学函数和快速傅立叶变换（FFT）。与其它类似示波器不同，TDS3000C系列数学运算和测量允许使用全部采集记录长度，或在采集内部隔离发生的特定事件。

在PC 上简便地传送、存档和分析数据。

仪器控制
通过使用内置以太网端口，e*Scope 网上遥控功能可以使用互联网和PC，从世界上任何地方控制TDS3000C 示波器。
在您需要的地方工作
TDS3000C 系列在一个紧凑的设计中提 供了DPO 的处理能力，它仅深5.9 英寸 （149 mm），释放了宝贵的工作台空间。在 您需要把示波器带到另一个实验室时， 其7 磅（3.2 公斤）重的便携式设计可以轻 松完成运输工作。
如果您的工作需要更多的流动性，那么 您可以选配电池，在没有供电电源的情 况下连续工作长达三个小时的时间。

TDS3BATC 使用电池最长可以连续工作三个小时。

★ 泰克TDS3034C数字荧光示波器同系列产品：

TDS3000C系列示波器技术参数表
	TDS3012C	TDS3014C	TDS3032C	TDS3034C	TDS3052C	TDS3054C
带 宽	100 MHz	100 MHz	300 MHz	300 MHz	500 MHz	500 MHz
通 道	2	4	2	4	2	4
每条通道采样率	1.25 GS/s	1.25 GS/s	2.5 GS/s	2.5 GS/s	5 GS/s	5 GS/s
垂直分辨率	9 位 （所有型号）
垂直灵敏度 （/div）	1 mV －10 V（所有型号）
最大记录长度	10 K 点 （所有型号）
垂直精确度	±2% （所有型号） *1
最大输入电压 （ 1МΩ）	150 VRMS CAT I（所有型号）（300 V CAT II 和标准 10X 探头）
位置范围	± 5 div（所有型号）
带宽BW 限制器	20 MHz	20 MHz	20,150 MHz	20,150 MHz
